水泥对预拌砂浆性能有多大影响？如何选择水泥很重要

摘 要：对于预拌砂浆企业而言，在选择水泥期间，若水泥质量不佳就会对预拌砂浆的性能产生一定影响，最终影响预拌砂浆使用及推广。因此在使用水泥期间，一定要进行合理选择，基于此，文章就预拌砂浆中的水泥选择展开了详细分析，希望能对预拌砂浆中的水泥选择带来一定帮助。



01

试验材料及方法

（一）材料

试验原料来自某公司原料堆，砂浆为机制砂；水泥来自两家不同水泥生产线，分别称为 FG与ES；两个砂浆配合比相同，F325和FG对应,F326 对应ES 。为了在条件相同下开展对比试验，固定两组砂浆用水量，具体为1t砂浆175kg水。

（二）方法

（1）结合建筑砂浆基本性能检测要求，对砂浆的粘稠度、含气量、密度、保水率、抗压性等进行分析；

（2）为了分析预拌砂浆抗压性与抗折性，利用水泥胶砂强度检测方法对不同水泥预拌砂浆强度进行检测；

（3）砂浆流动性可以反映施工性能，试验期间利用两种方法，即坍落扩展法与坍落度法，检测砂浆流动度，同时控制坍落度筒上端口径为 50mm，下端口径为 100mm，圆台高度为150mm。

02

结果讨论

（一）保水性

砂浆保水性是衡量砂浆在运输及堆放期间内部组分稳定性的指标。对于保水性差的砂浆而言，在存放及运输期间会产生泌水离析情况，也就是水会从砂浆当中浮出，在砂和水泥间分离。因此使用前期一定要再次搅拌。在施工期间使用保水性较差的砂浆，水分容易被快速吸收，砂浆会出现干稠的情况，不能

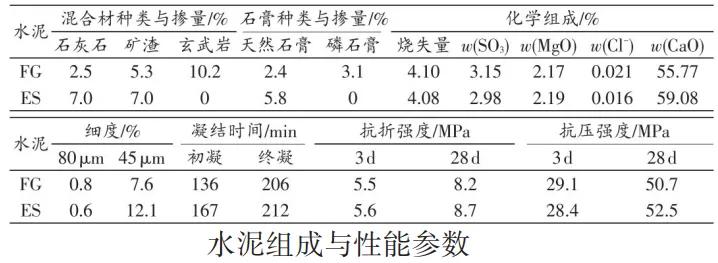

涂抹均匀。再者，砂浆失水过多会对水泥凝结产生一定影响，最终使得砂浆和基层粘结力不断降低。砂浆保水性主要由保水率于分层度两个指标衡量。从 1图可以看出 F325比 For26低两个百分点。从表 1 泥细度了解到，ES 水泥筛余相比 FG 更高，因此ES 水泥细度较粗，表层覆盖的水膜相对较少，但砂浆 F326 的保水率确更高，因此砂浆保水率和水泥细度之间没有关系，主要和水泥内部组成有关。因此我们说，影响保水率的主要成分为水泥矿物。





（二）稠度

砂浆稠度主要是指砂浆在外力作用下的流动性能，大小主要用沉入量表示，可以有效反应砂浆工作情况。预拌砂浆中稠度值相对较小，若稠度较大，砂浆就缺少一定的流动性与塑性，施工期间不容易摊开，增加施工困难。砂浆稀则容易粘附到工具上，同时容易出现水和固体材料分离的情况。针对不同的预拌砂浆，通常情况下主要依靠调节粘稠度来达到最佳稠度。从图 2中了解到，F325砂浆稠度明显比 F326高，所以说 FG 水泥砂浆相对较稀。由于预拌砂浆稠度值主要是对砂浆加水搅拌后，检测出来的，水泥和水接触的时间比较短，因此预拌砂浆稠度与水泥混合材料数量与种类有关。从表1了解到，两种水泥材料都为石灰石，其中ES中的石灰石量比FG中的多；在混合材料中石灰石容易形成细粉，因此可以将其填充到机制砂当中，以此来降低砂浆流动性，降低砂浆稠度。

（三）黏聚性

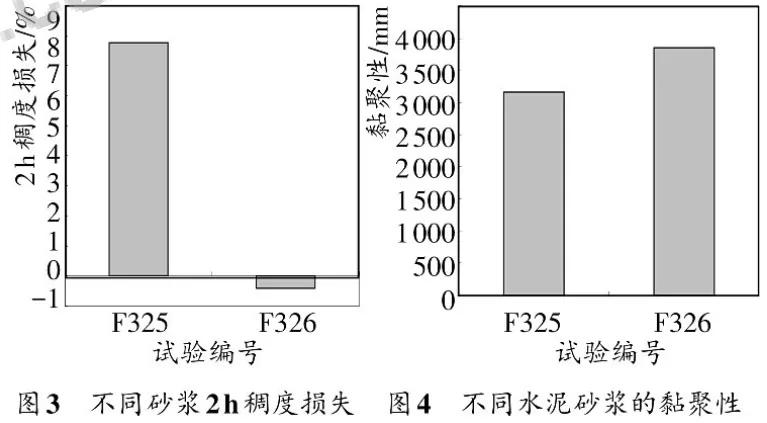

水泥黏聚性见图 3，由图中信息可以看出 F325 砂浆黏聚性相对 F326 较低。在同一条件下，砂浆品种不同，砂浆黏性也不相同。将天然河沙作为预拌砂浆，可以获得较好的砂浆强度；使用机制砂浆制成的预拌砂浆，不利于施工的开展同时易产生粘附施工器具。当前，随着人工砂的不断应用，应用机制砂期间需要对预拌砂浆的黏聚性进行合理控制。对水泥生产企业而言，尽可能要使用砂浆粘聚性水泥，扩大预拌砂浆在水泥市场的应用。



（四）含气量

砂浆含气量可以展现砂浆密实度，反映预拌砂浆性能。同混凝土相比，随着预拌砂浆填充率增高，砂浆密实度越高，砂浆强度也越高。砂浆含水量的影响因素相对较多，主要包含水灰比、搅拌温度、气温、拌合稠度等多个因素。砌筑砂浆中，砂浆具有一定的承重作用，上部材料受力可以通过材料传到下端，因此对砂浆的密实度、含气量有一定要求；再者，砂浆浆体可以阻断热量声音的传递，提升建筑物性能。图4为两种水泥砂浆表观密度与含气量，虽然这两种砂浆的引气剂量一致，表观密度也差不多，但就含气量而言 F325比 F326高。在干混砂浆中，随着含气量的增加其和易性影响越大，与此同时，含气量的增加可以进一步降低砂浆用水量，同时使砂浆强度不断降低。FG水泥同ES水泥相比可以促进引气剂并发挥效用，这方面同水泥颗粒及水泥混合种类相关。

03

结语

综上所述，对两种配合比不同的水泥砂浆性能进行对比，实验结果显示预拌砂浆性能和水泥质量存在较大关系。

（1）砂浆保水率和水泥细度无关，主要与矿物组成相关，也就是说不同水泥预拌砂浆保水性存在一定差异，其中 F325保水率相比 F326低；

（2）水泥掺量与种类会对预拌砂浆稠度、含气量产生较多影响；

（3）水泥及机制砂体系会对预拌砂浆含气量产生重要影响，在生产期间建议企业结合实际用户需求对水泥细度进行适当调整。
